Biến tần cẩu tháp

 Lắp đặt biến tần cẩu tháp .

  • Biến tần cáp tải cẩu tháp 10 tấn – Các dòng biến tần phổ biến : Schneider (Đức ) ; Yaskawa ( Japan) ; Invt, Kcly, Veichi (China)

  • Công suất biến tần : 45 Kw- 60 HP

Biến tần cẩu tháp cho cáp tải

  • Biến tần mâm xoay cẩu tháp 10 tấn

  • Công suất 15 Kw- 20 HP – Invt – Công trình Bệnh Viện Đăk Nông

biến tần mâm xoay cẩu tháp

  • Biến tần xe con cẩu tháp 10 tấn

  • Công suất : 5.5 Kw- 7.5 HP – INVt – Công trình : Bệnh Viện Đăk Nông

biến tần xe con cẩu tháp

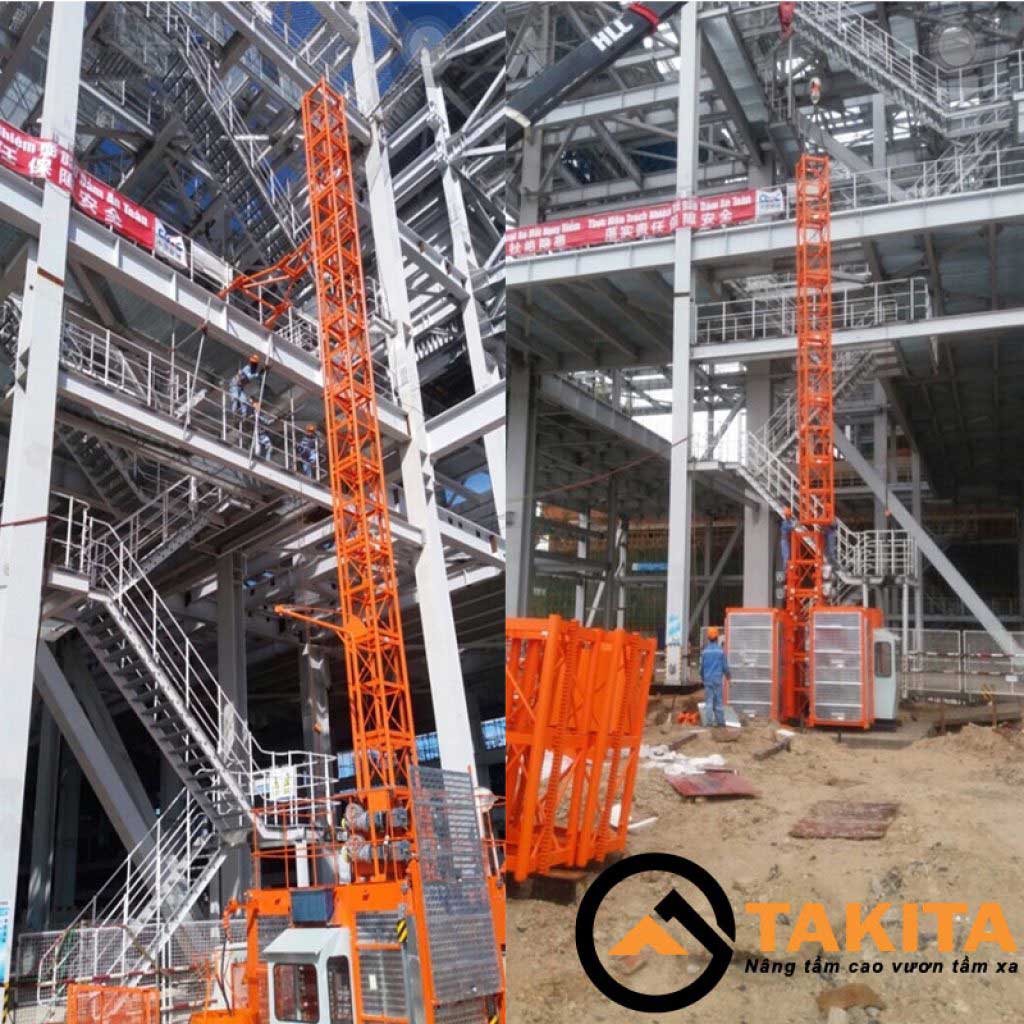

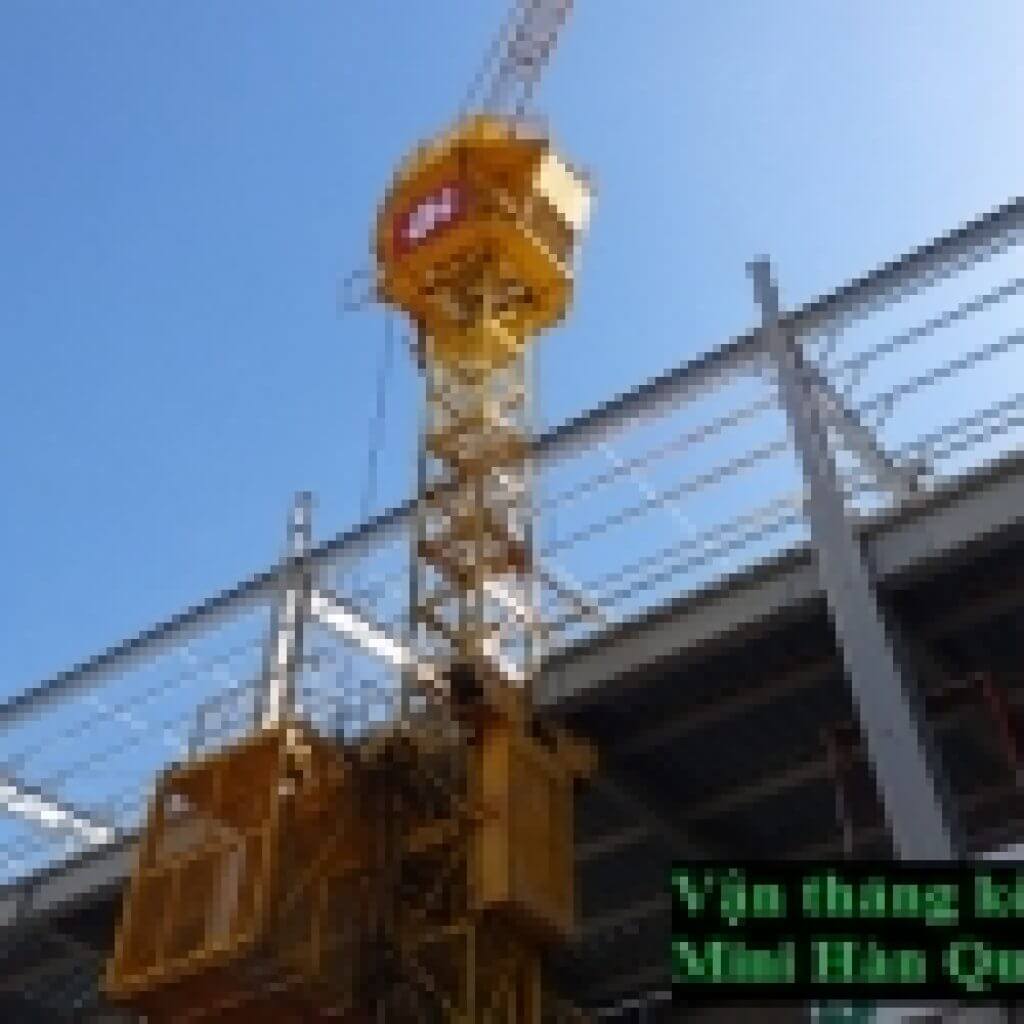

Bulong thân vận thăng

Cung cấp bulong cường độ cao như:

  • Bulong thân vận thăng M24x250mm Cấp bền 10.9 .
  • Bulong thân vận thăng
  • bulong nối thân cẩu tháp M30x350mm cấp bền 12.9
  • Bulong thân cẩu tháp 12.9
  • Bulong cường độ cao là loại bulong được làm từ các vật liệu cấp bền cao như thép hợp kim, titanium, hay Inconel. Chúng được tính toán, thiết kế để chịu được tải trọng lớn và khả năng chịu mài mòn, ăn mòn cao, đặc biệt là trong môi trường có nhiệt độ và áp suất cao, hoặc các ứng dụng có yêu cầu an toàn cao như trong ngành hàng không, đường sắt, công nghiệp dầu khí, thủy lợi, năng lượng điện, ô tô, máy móc, đóng tàu… Bulong cấp bền cao có độ bền kéo cao, chịu được va đập, không bị trầy xước, giúp cho kết cấu được giữ chặt và an toàn hơn.

Cáp điện cẩu tháp

Cáp điện cẩu tháp.  : 3×50+2x16mm.

                                    :3x 35 + 2 x 10mm

Cáp điện nguồn cho cẩu tháp là một thành phần chính quan trọng trong hệ thống cẩu tháp, đóng vai trò truyền tải điện năng từ nguồn điện đến các thiết bị và động cơ trong cẩu tháp. Cáp điện nguồn cần được thiết kế và lựa chọn cẩn thận để đảm bảo an toàn, độ tin cậy và hiệu suất hoạt động của cẩu tháp.

Dưới đây là một số điều quan trọng về cáp điện cho cẩu tháp:

  1. Chất lượng và độ bền: Cáp điện nguồn cẩu tháp cần được làm từ các vật liệu chất lượng cao và độ bền phù hợp để chịu được tải trọng và điều kiện làm việc khắc nghiệt.
  2. Sức chịu tải (tải trọng): Cáp điện nguồn phải có khả năng chịu tải trọng đủ lớn để đảm bảo an toàn khi nâng và di chuyển các vật liệu nặng bằng cẩu tháp.
  3. Tiêu chuẩn và quy định: Dây Cáp điện cần trục tháp cần tuân thủ các tiêu chuẩn và quy định an toàn do các cơ quan chính phủ hoặc tổ chức chuyên ngành đề ra.
  4. Dây dẫn và cách điện: Dây Cáp điện thường được thiết kế với dây dẫn và lớp cách điện để đảm bảo an toàn và tránh nguy cơ gây sự cố điện.
  5. Các yếu tố khác: Bên cạnh đó, cần xem xét các yếu tố như độ dài cáp, điện áp, dòng điện, nhiệt độ môi trường làm việc, độ linh hoạt, độ đàn hồi, và khả năng chống ăn mòn của cáp điện.

Việc lựa chọn, lắp đặt và bảo dưỡng cáp điện cho cẩu tháp là một quá trình phức tạp và đòi hỏi sự chuyên môn và kỹ thuật. Đảm bảo rằng cáp điện nguồn được bảo dưỡng định kỳ và kiểm tra để đảm bảo hoạt động an toàn và hiệu quả của cẩu tháp.

cáp điện cẩu tháp

Cáp điện nguồn cẩu cảng .3×120+1×70 mm. ( 5 lõi chống xoắn ) Đường kính ngoài 46mm

cáp điện nguồn cẩu cảng

Đường kính ngoài cáp điện : 46mm

Nhiệt độ môi trường  : -40 – 50 độ C

sản xuất và kiểm tra cáp điện dưới điện áp .2500 v

Cáp có thể kéo dài 5 phút mà không bị đứt .

Chống va cẩu tháp

Hệ thống Chống va cẩu tháp

để đảm bảo an toàn thiết bị và con người trong quá trình thi công xây dựng

Bộ chống va cẩu tháp

Tower crane Anti- collision system

Chống va chạm cẩu tháp : là các hệ thống hoặc thiết bị được lắp đặt trên các cẩu tháp để giảm thiểu nguy cơ va chạm với các vật thể xung quanh trong quá trình vận hành. Các hệ thống này bao gồm các cảm biến, đèn báo, hệ thống khí trợ lực, hệ thống cảnh báo và điều khiển từ xa để giúp người điều khiển cẩu tháp nhận biết và tránh các chướng ngại vật trong quá trình vận hành. Chống va chạm cho cẩu tháp là rất quan trọng để đảm bảo an toàn cho người và cũng giảm thiểu các rủi ro về thiệt hại tài sản.

Cung cấp lắp đặt bộ chống va cho cẩu tháp

Chi tiết hệ thống chống va chạm cho cẩu tháp

Các bộ phận chi tiết cho bộ chống va cẩu tháp

*** Bộ chống va chạm cẩu tháp bao gồm :

  • Màn hình hiển thị : 10.2 in
  • Ăng ten thu phát sóng
  • Hộp tín hiệu đầu vào
  • Cảm biến xoay
  • Cảm biến nghiêng
  • Cảm biến phương vị
  • Ắc báo tải
  • Giới hạn
  • Báo tốc độ gió

Chi tiết bộ chống va cẩu tháp

QUY TRÌNH THÁO CẨU THÁP

QUY TRÌNH THÁO CẨU THÁP

Clip tháo cẩu được quay trực tiếp tại dự án , các bước tháo chi tiết .

Hạ cẩu tháp xuống đến chiều cao thấp nhất >> đưa xe cẩu kato vào để phục vụ tháo (tùy vào khoảng cách từ xe đến cẩu tháp bao xa để chọn xe cẩu có tải trọng phù hợp )

Bước 1 : Tháo hạ bê tông đối trọng ( Chừa lại 1 khối để cân bằng )

Bước 2 : Tháo hạ cần cẩu tháp

Bước 3 : Tháo hạ khối bê tông còn lại

Bước 4 : Tháo hạ đuôi đối trọng

Bước 5 : Tháo hạ đỉnh chử A

Bước 6: Tháo hạ đoạn cổ mâm xoay

Bước 7 : Tháo hạ lồng nâng cẩu tháp

Bước 8 : Tháo các khung còn lại và chân đế

>>>> Hoàn chỉnh quá trình tháo hạ cẩu tháp

Xem video chi tiết các bước tháo hạ
